Podkreślić:
Przewód katenowy 100 m
, Włókno łańcuchowe o wysokiej przewodności elektrycznej 100 m
, Kabel liniowy Cu ETP

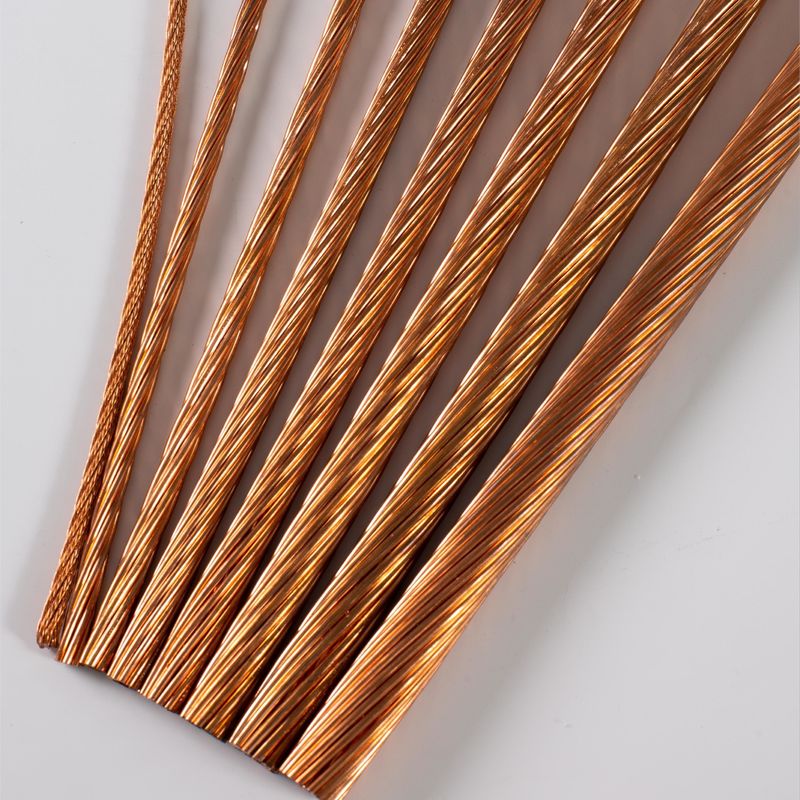

Włókno z miedzianego łańcucha do kolei elektrycznych o dobrej przewodności elektrycznej
Włókno koprowe jest dostępne w różnych rozmiarach i konfiguracjach, w zależności od specyficznych wymagań systemu przesyłu energii.co oznacza, że składa się z wielu małych drutów miedzianych skręconych lub splecionych razemWłókna zwiększają elastyczność i wytrzymałość drutu, ułatwiając obsługę podczas montażu i konserwacji.
Główną zaletą stosowania miedzi do drutu łańcuchowego jest jej wysoka przewodność elektryczna i odporność na korozję.Miedź ma jedną z najwyższych przewodności elektrycznych wśród powszechnie stosowanych metaliPonadto miedź jest odporna na utlenianie i ma dobrą wytrzymałość mechaniczną,co sprawia, że nadaje się do zastosowań zewnętrznych i zapewnia długowieczność drutu.
Zastosowanie
- Elektryczne kolei i systemy tramwajowe: Włókna koprowe są szeroko stosowane w elektrociągach i systemach tramwajowych w celu zasilania pociągów lub tramwajów.o pojemności nieprzekraczającej 50 WPociągi lub tramwaje posiadają pantografy lub inne kolektory prądu, które nawiązują kontakt z drutem miedzianym, umożliwiając przekazanie energii elektrycznej do napędu pojazdów.
- Przekazywanie i dystrybucja energii elektrycznej: Drut koprowy jest również stosowany w systemach przesyłu i dystrybucji energii.Drut miedziany przenosi wysokonapięciowy prąd na duże odległości od elektrowni do podstacji lub bezpośrednio do konsumentówUżycie miedzi zapewnia niskie opory elektryczne, minimalizując straty mocy podczas transmisji.
Specyfikacja miedzianego drutu kontaktowego:
| Włókna miedziane E-CU |
Nazwa
krzyż
sekcja |
Obliczony przekrój |
Liczba
druty |
Średnica |
Wytrzymałość na rozciąganie drutu |
Odporność
(20°C)
Ωmm2/m
|
Przewodność elektryczna
(20°C) %
IACS
|
Waga |
Obliczone
obciążenie przełomowe |
| Włókna |
Kierowca |
Przed/MPa |
Po/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
20,80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Włókna z włókienami z stopów miedzi i magnezu BZII |
Nazwa
krzyż
sekcja |
Obliczony przekrój |
Liczba
druty |
Średnica |
Wytrzymałość na rozciąganie drutu |
Odporność
(20°C)
Ωmm2/m
|
Przewodność elektryczna
(20°C) %
IACS
|
Waga |
Obliczone
obciążenie przełomowe |
| Włókna |
Kierowca |
Przed/MPa |
Po/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Uwaga: warstwa zewnętrzna musi być praworęczna (obrót Z)
Inne wzory: np. normy międzynarodowe lub specyfikacje klienta - na żądanie
O nas:
Jiangyin Electric Alloy Co., Ltd., wcześniej znana jako Jiangyin Electric Alloy Factory, została założona 12 czerwca 1985 r. Zajmuje się głównie badaniami i rozwojem, produkcją,i sprzedaży produktów wspierających koleje dużych prędkościGłównymi produktami firmy są produkty głębokiej obróbki stopów miedzi, w tym przewody kontaktowe kolejowe, kable nośne kolejowe, pręty miedziane i inne komponenty miedziane.
Od momentu powstania przedsiębiorstwo zobowiązało się do dostarczania klientom wysokiej jakości produktów i usług z stopów miedzi z zaawansowanymi systemami zarządzania,silne zdolności badawczo-rozwojoweDoskonała jakość produktów i kompleksowa obsługa.
W związku z powyższym Komisja uznaje, że istnieją pewne wątpliwości co do tego, czy istnieje możliwość uzyskania zwrotu z inwestycji.Przedsiębiorstwa produkcji lokomotyw i silników Ministerstwa Kolei, takich jak CRRC i krajowe przedsiębiorstwa produkujące silniki i urządzenia elektryczne, a także znane krajowe i międzynarodowe przedsiębiorstwa, takie jak Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE itp.,nawiązały strategiczne stosunki współpracy i stały się licencjonowanym dostawcą drutu i przewodów kontaktowych z miedzi i stopów miedzi dla China Railway Group Electric Gasification Bureau.
Do tej poryJiangyin Electric Alloy Co., Ltd.uzyskał szereg certyfikacji obejmujących zarządzanie jakością ISO9001/IATF16949, certyfikację systemu zarządzania środowiskowego ISO14001,System zarządzania bezpieczeństwem i higieną pracy ISO45001, China CCC, PCCC, CRCC, CE itp.
Bogate doświadczenie projektowe w produkcji, dojrzałe niezawodne procesy produkcyjne, dostarczanie satysfakcjonujących produktów dla naszych klientów, sprawiło, że nasza działalność w kraju i za granicą.
W przyszłości, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Wsparcie i usługi:
Zapewniamy wsparcie techniczne i usługi w zakresie miedzianego drutu kontaktowego, w tym:
- Zapewnienie wsparcia technicznego w zakresie instalacji i stosowania miedzianego drutu kontaktowego.
- Rozwiązywanie problemów i rozwiązywanie wszelkich problemów technicznych z miedzianym drutem kontaktowym.
- Zapewnienie doradztwa technicznego w zakresie konserwacji miedzianego drutu kontaktowego.
- Zapewnienie wskazówek dotyczących wyboru miedzianego drutu kontaktowego.
Opakowanie i wysyłka:
Opakowanie i wysyłka:
- Miedziane druty kontaktowe są pakowane w wysokiej jakości materiały, aby zapewnić dostarczenie ich do klienta w dobrym stanie.
- Włókno kontaktowe miedziane jest wysyłane drogą powietrzną lub morską zgodnie z wymaganiami klienta.
- Oferujemy numer identyfikacyjny po wysłaniu miedzianego drutu.
